? 標準型取得UL、CSA規格、BSI(EN60950)認證。
? 備有端子間距2.54mm型產品可選。
? 支持接點通電電流2A。
種類
|
種類 |
構造 |
接點構成 |
型號 |
線圈額定電壓（V) |
最少包裝 |
|
單穩型 |
塑料密封型 |
2c |

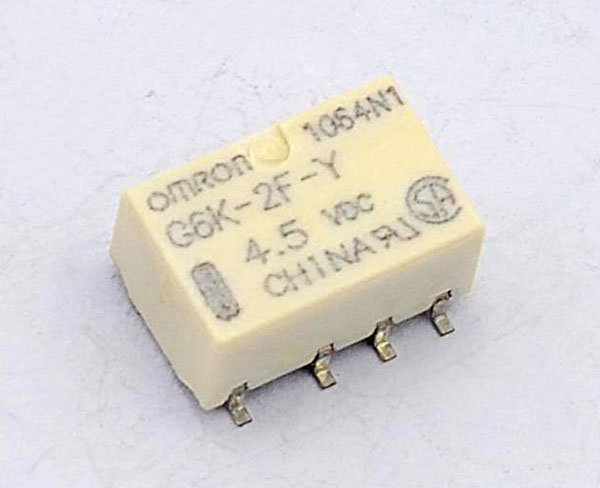

G6K-2F-Y |
DC3 |
50個/桿狀（900個/卷） |
|
DC4.5 |
|||||
|
DC5 |
|||||
|
DC12 |
|||||
|
DC24 |
注.訂購時，請注明線圈額定電壓（V)。
例：G6K-2F-Y DC12
此外，交付時的包裝標記及標注的電壓規格為□□ VDC。
額定值
操作線圈/單穩型
|
項目 |
額定電流 |
線圈電阻 Ω |
動作電壓 |
復位電壓 |
最大容許電壓（V) |
消耗功率 |
|
|
DC |
3 |
33 |
91 |
80%以下 |
10%以上 |
150% |
約100 |
|
4.5 |
23.4 |
194 |
|||||
|
5 |
21.1 |
237 |
|||||
|
12 |
9.1 |
1315 |
|||||
|
S4 |
4.6 |
5220 |
|||||
注1.額定電流、線圈電阻為線圈溫度+23°C時的值， 公差±10%。
2.動作特性為線圈溫度+23°C時的值。
3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
開關部（接點部）
|
負載 |
電阻負數 |
|
額定負載 |
AC125 0.3A |
|
額定通電電流 |
1A |
|
接點電壓的最大值 |
AC125V DC60V |
|
接點電流的最大值 |
1A |
性能
|
種類 |
單穩型 |
|
|
項目 |
G6K-2F-Y |
|
|
接觸電阻*1 |
100mΩ以下 |
|
